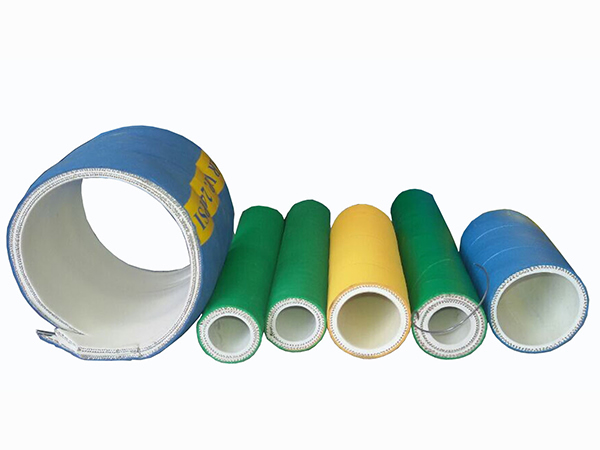

أنبوب مطاطي LPG / LNG

إن الأنبوب المطاطي LPG/ LNG، أو أنبوب الغاز النفطي المسال، أو أنبوب الغاز الطبيعي المسال، يستخدم من أجل نقل الغاز النفطي المسال والغاز الطبيعي المسال.

الهيكل
الأنبوب: ناعم، المادة UHMWPE والمادة NBR.
الغطاء: CR، وموصل للتيار الكهربائي، ومقاوم للتأكل، ومقاول للنفط وأحوال الطقس.
التعزيز: حبل نسيجي بمقاومة عالية للشد بسلك فولاذي حلزوني.

سمك الغطاء والتبطين
إن سمكه يأتي متوافقا مع السمك المحدد في المعايير ISO 4671، وعليه فالسمك الأدنى لتبطين أنبوب الغاز هو 1,6 ملمتر، أما سمك غطائه فهو 1,00 ملمتر.

المعايير المطبقة: EN 1762

تحذيرات
1. إن الغاز النفطي المسال قابل للاحتراق، وبالتالي يجب أخذ جميع الاحتياطات الضرورية في هذا الصدد.
2. قوموا فقد باستخدام الأنابيب LPG التي تستجيب أو تتجاوز المعايير المعتمدة من قبل المختبرات المعتمدة.
3. قوموا باستخدام الوصلات المنصوح بها والمختبرة مع الأنابيب LPG.

قوموا باستخدام الأنابيب للغاز الطبيعي وفقا للشروط التالية:
أ. يجب فحص الأنبوب المراد استخدامه في نقل الغاز وفقا لما يلي: الفحص والاختبار الهيدروستاتي لجميع مكونات الأنبوب LPG.
ب. عندما تكون الأنابيب LPG موضوعا للاستخدام العادي يجب أن تخضع لاختبار شهري بشكل دوري لمدة 6 أشهر. وبعد ذلك، يجب فحصها مرة واحدة في الأسبوع.

البرامترات
القطر الداخلي القطر الخارجي ضغط التشغيل الضغط الخوائي نصف قطر الثني الوزن الطول
ملمتر بوصة ملمتر بوصة PSI bar Psi bar بوصة ملمتر Lbs/ft kg/m قدم متر
25 1 38 1.4 150 10 450 30 10 254 0.63 0.93 196 60
32 1-1/4 45 1.7 150 10 450 30 13 330 0.84 1.25 196 60
38 1-1/2 51 1.9 150 10 450 30 15 381 0.99 1.47 196 60
50 2 64 2.5 150 10 450 30 20 508 1.29 1.92 196 60
64 2-1/2 78 3.07 150 10 450 30 25 635 1.69 2.51 196 60
76 3 63 3.5 150 10 450 30 30 762 1.95 2.90 196 60
102 4 118 4.7 150 10 450 30 40 1016 2.63 3.92 196 60
125 5 145 5.7 150 10 450 30 50 1270 4.7 6.99 196 60
152 6 174 6.85 150 10 450 30 60 1524 6.02 8.99 196 60

ملاحظة: البرامترات الأخرى متاحة تحت الطلب.
