أنبوب نقل الجبس والخرسانة

أنبوب نقل الجبس والخرسانة
أنبوب نقل الجبس والخرسانة أنبوب نقل الجبس والخرسانة أنبوب نقل الجبس والخرسانة
الاستفسار

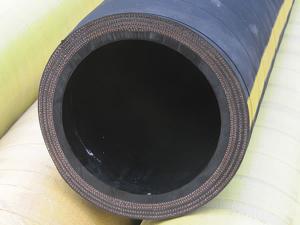

إن أنبوب نقل الجبس والخرسانة، أو خرطوم نقل الجبس والخرسانة، أو أنبوب نقل الجبس أو أنبوب نقل الخرسانة، عبارة عن مكون من مكونات المضخة العالية الضغط المستخدمة في ضخ الخرسانة وغيرها من الخلطات الخاثرة والكاشطة كالجبس، والإسمنت الرطبة في مستوى ضغط يصل إلى800psi. ويتم استخدام أنابيب نقل المواد هذه كخادم فيما بين المضخة والخرطوم.

الهيكل
1. الأنبوب: المطاط NR/BR الأسود اللون.
2. التعزيز: حبال نسيجية متعددة.
3. الغطاء: المطاط NR/SBR الأسود اللون.
4. نطاق درجة حرارة التشغيل: من -20 إلى 80 درجة مائوية.
5. المعيار المرجعي: HG/T 2490-93
6. عامل السلامة: 3:1
7. اللون: أسود أو حسب الطلب.

القطر الداخلي القطر الخارجي ضغط التشغيل نصف قطر الثني الوزن الطول
ملمتر بوصة ملمتر بوصة Psi bar بوصة ملمتر lbs/ft kg/m قدم متر
25 1 45 1.76 800 55 8 200 0.99 1.48 200 60
32 1-1/4 51 2.01 800 55 10 254 1.15 1.71 200 60
38 1-1/2 57.5 2.26 800 55 15 380 1.3 1.94 200 60
51 2 74 2.93 800 55 16.1 410 2.03 3.02 200 60
64 2-1/2 87 3.4 800 55 20 500 2.41 3.58 200 60
76 3 100 3.93 550 38 24 610 2.78 4.13 200 60
102 4 132 5.20 550 38 32.3 820 4.67 6.95 200 60
127 5 157 6.20 550 38 50 1270 5.64 8.39 200 60
152 6 186 7.34 550 38 59.8 1520 7.49 11.15 200 60
203 8 243 9.57 550 38 80 2030 10.08 15.00 120 40

ملاحظة: البرامترات الأخرى متاحة تحت الطلب.

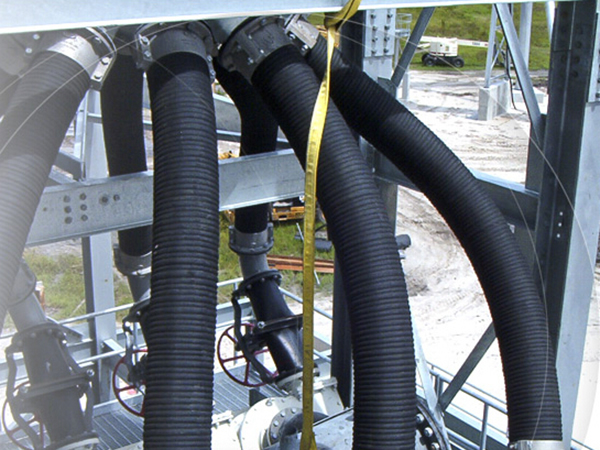

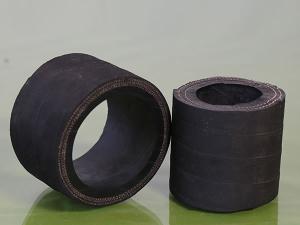

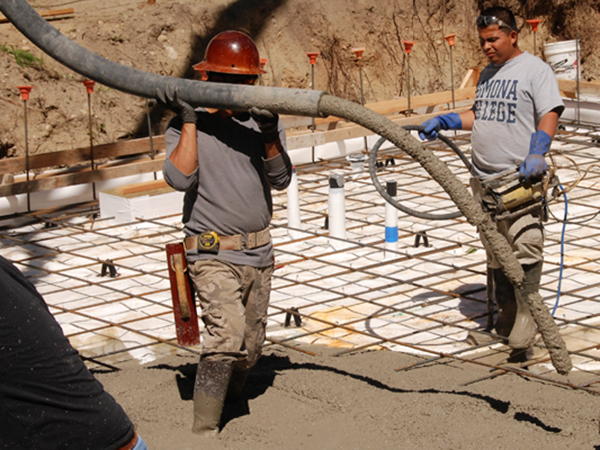

صور أخرى
