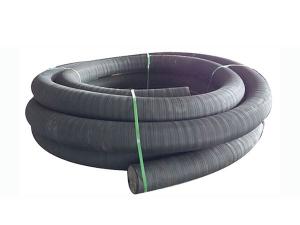

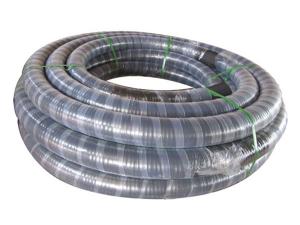

يتم تصميم الأنبوب الهيدرولي SAE 100R3، أو الخرطوم الهيدرولي، بغرض امتصاص البترول وتفريغه كجزء من النظام الهيدرولي. ويمكن لأنابيب البترول هذه، أو أنابيب امتصاص البترول، أن تستخدم من أجل نقل المواد ذات الأساس البترولي بـ 20 بالمائة من المحتوى الأروماتي كحد أقصى.
الهيكل
1. الأنبوب: عبارة عن أنبوب من المطاط الصناعي NBR، وأسود اللون.
2. التعزيز: إنه يأتي بحبل نسيجي بقوة شد عالية بطيتين.
3. الغطاء: مصقول، وأسود اللون، ومطلي، و CR(المطاط الصناعي) ومقاومة أحوال الطقس.
درجة الحرارة المتاحة: من - 40 إلى 100 درجة مائوية.
عامل السلامة: 3:1
القطر الداخلي | القطر الخارجي | سمك الجدار | ضغط التشغيل | زاوية الثني | عدد الطيات | الوزن | الطول | ||
بوصة | mm | mm | mm | Psi | bar | mm | B | kg/m | m |
1/4 | 6 | 15.1 | 4.55 | 1260 | 87 | 75 | 2 | 0.18 | 100 |
5/16 | 8 | 18.3 | 5.15 | 1220 | 84 | 100 | 2 | 0.27 | 100 |
3/8 | 10 | 19.8 | 4.9 | 1130 | 78 | 100 | 2 | 0.31 | 100 |
1/2 | 13 | 25 | 6 | 1015 | 70 | 125 | 2 | 0.45 | 100 |
5/8 | 16 | 27.8 | 5.9 | 885 | 61 | 140 | 2 | 0.53 | 100 |
3/4 | 19 | 32.5 | 6.75 | 750 | 52 | 150 | 2 | 0.72 | 100 |
1 | 25 | 39.3 | 7.15 | 570 | 39 | 205 | 2 | 0.9 | 60 |
1-1/4 | 32 | 46 | 7 | 380 | 26 | 250 | 2 | 1.07 | 60 |
ملاحظة: إن البرامترات الأخرى متاحة حسب الطلب.
