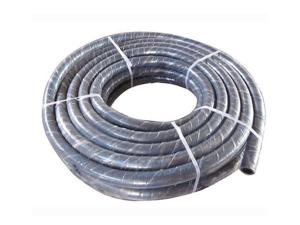

إن الأنبوب الهيدرولي SAE 100R6، أو الخرطوم الهيدرولي، عبارة عن مكون من مكونات النظام الهيدرولي تم تصميمه خصيصا من أجل امتصاص البترول وتفريغ مختلف المواد البترولية التي لا يتجاوز محتواها الأروماتي 20 بالمائة كحد أقصى. إن تقوية وتعزيز أنبوب امتصاص البترول، أو خرطوم نقل البترول، هذا يمنع من حدوث أي تسربات يمكن أن تؤدي إلى توقيف العمل.

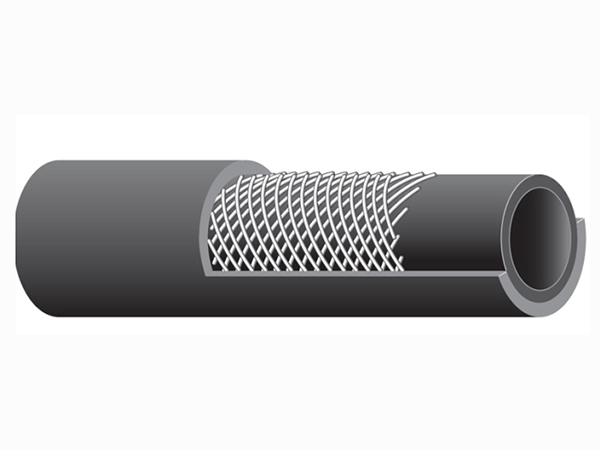

الهيكل
1. الأنبوب: عبارة عن أنبوب من المطاط الصناعي NBR، وأسود اللون.
2. التعزيز: إنه يأتي بحبل نسيجي بقوة شد عالية بطية واحدة.
3. الغطاء: مصقول، وأسود اللون، ومطلي، و CR(المطاط الصناعي) ومقاومة أحوال الطقس.
درجة الحرارة المتاحة: من - 40 إلى 100 درجة مائوية.
عامل السلامة: 3:1
القطر الداخلي | القطر الخارجي | سمك الجدار | ضغط التشغيل | زاوية الثني | عدد الطيات | الوزن | الطول | ||
بوصة | ملمتر | ملمتر | ملمتر | Psi | bar | ملمتر | B | كلغ متر | m |
1/4 | 6 | 13.5 | 3.75 | 410 | 28 | 65 | 1 | 0.13 | 100 |
5/16 | 8 | 15.1 | 3.55 | 410 | 28 | 75 | 1 | 0.15 | 100 |
3/8 | 10 | 16.7 | 3.35 | 410 | 28 | 75 | 1 | 0.18 | 100 |
1/2 | 13 | 20.6 | 3.8 | 410 | 28 | 100 | 1 | 0.26 | 100 |
5/8 | 16 | 23.8 | 3.9 | 350 | 24 | 125 | 1 | 0.31 | 100 |
3/4 | 19 | 27.8 | 4.4 | 310 | 21 | 150 | 1 | 0.4 | 100 |
ملاحظة: إن البرامترات الأخرى متاحة تحت الطلب.
